SQ96B82L是集成USB\SD控制接口的音频编解码SoC电路，具有低成本、低功耗、高性能、高集成度的特点。芯片采用低功耗MCU与高性能RISC的双核构架。集成的MCU方便用户进行二次开发。
SQ96B82L 可外接蓝牙RF收发器，软件嵌入蓝牙协议栈解析和语音处理，实现蓝牙音乐播放和语音通话功能。

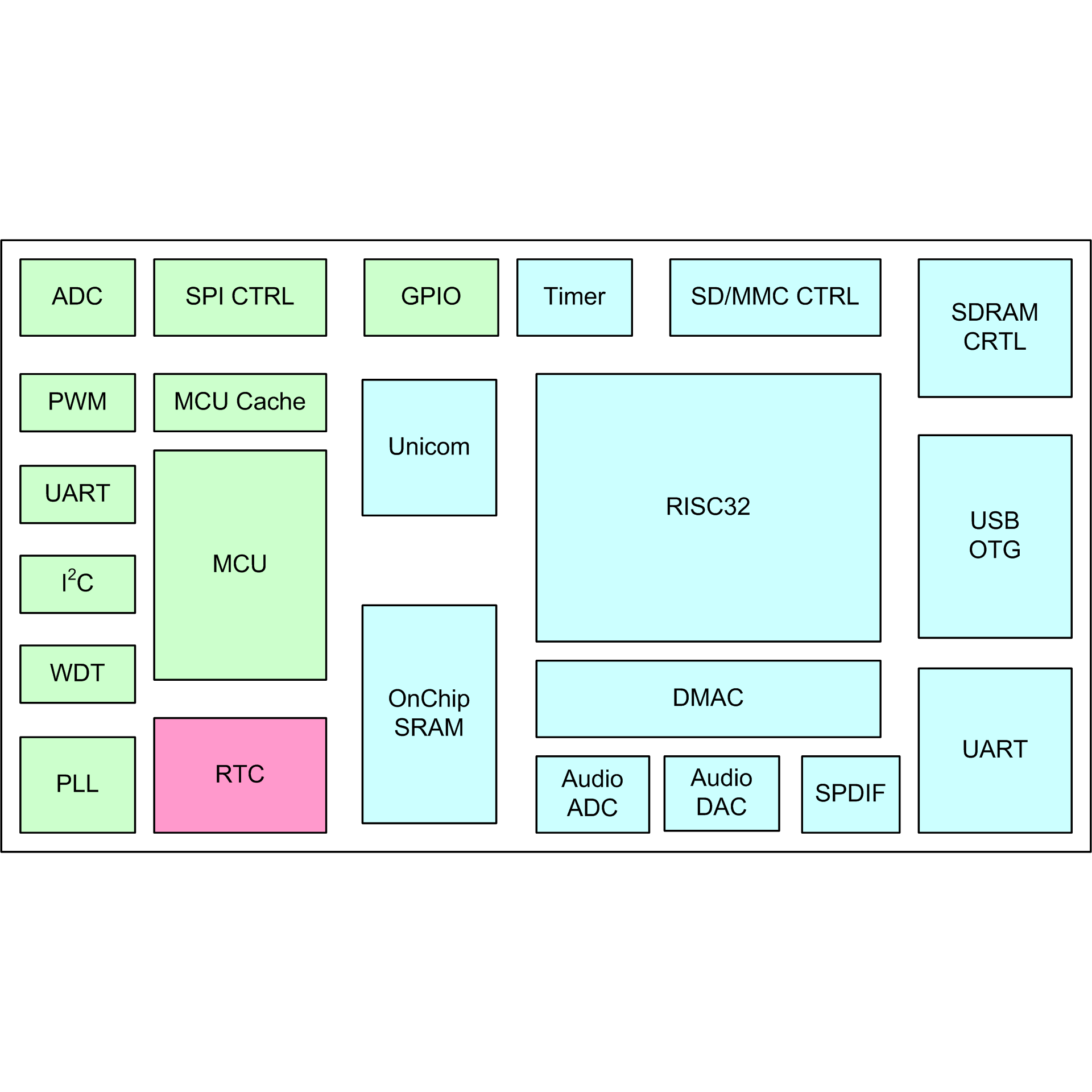

芯片构架
低功耗8-bit MCU与高性能32-bit RISC的双核构架。
MCU核比传统51性能强4倍，指令集兼容传统的MCS-51指令集。
采用CACHE+SPI结构，提升SPI flash读取效率；
Cache锁定时MCU可控制读写SPI flash；
内部RAM为256字节，外部RAM为2K+512字节，通过SPI flash，指令空间可扩展到8M字节；
高性能RISC 32位内核，6级流水线。
8KB独立的指令cache和数据cache，单周期乘累加，支持在线调试（OCD）；
32位指令和数据空间，具有MMU功能，支持操作系统；
时钟与电源管理
外接32.768KHz晶振和12MHz晶振。
内置以32.768KHz为参考时钟MCU PLL和以12MHz为参考时钟的System PLL，Audio PLL和USB PLL。
支持时钟分频控制，MCU可工作在32.768KHz ~ 24MHz范围内9级频率，RISC可工作在30MHz ~ 162MHz范围内15级频率。
单电源外部3.3V供电，内置DC-DC和LDO模块，提供给RISC和MCU内核使用。
集成单独供电RTC，带万年历功能，带256字节保护RAM，在主电路断电时，仍可保存信息。
支持stop等多种低功耗工作模式。
存储控制器
SPI flash控制器。
支持SPI flash 1/2线模式；
SPI flash内固件可升级，可以从SPI flash启动程序；
支持MCU程序直接在SPI flash中运行，调试代码可下载；
SDRAM控制器。
高效SDRAM控制器，支持16-bit数据位宽操作
支持self-refresh，power down等SDRAM低功耗模式；
电路内部叠封1M*16-bit 的SDRAM die；
外设接口
集成USB full/low speed控制器， 提供host/device功能。
配置有5个endpoint，其中3个是INOUT类型；
内置DMA，支持实时传输，中断传输，批量传输和控制传输；
支持USB wakeup和suspend功能；
支持USB audio应用；
集成SD/MMC/SDIO三合一控制器，支持SD/MMC/SDIO协议，支持通用SPI接口。
集成1个高速UART控制器。
支持到4Mbps波特率，带64字节缓冲，DMA控制数据流传输。
可与蓝牙基带通信，可加载协议栈；
集成I2S输出控制模块。
支持采样率到24-bit@192KHz；
DMA控制数据流传输；
集成SPDIF输出，支持采样率到24-bit@96KHz，DMA控制数据流传输。
集成1路18-bit精度DAC，模拟输出LINEOUT_R和LINEOUT_L。
集成I2C host/slave控制接口；
集成4路PWM输出；
集成16-bit精度audio ADC。
2路通道，可用于MIC输入，支持音频叠加及简单混响处理；
支持录音并编码后存储到SD或U盘中；
集成6路10-bit ADC，可用作按键等，支持MCU唤醒功能。
集成可编程GPIO，驱动电流4级可配置（2mA/4mA/8mA/24mA），上拉、开漏可配置。
其他
支持ADPCM，MP3*，WMA*，LC-AAC*，OGG，FLAC*，APE*等解码。
支持ADPCM，MP3*编码。
可嵌入EQ等音频后处理软件。
内置蓝牙协议栈，支持A2DP、HFP、AVRCP、PBAP等profile。
内置噪音抑制和回声消除算法，实现蓝牙的语音通信功能。
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SQ96B82L | LQFP-64-10×10-0.5 | SQ96B82L | 无卤 | 料盘 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SQ96B82L | 345 | 2023-08-23 | SQ96B82L 简要版说明书 |
