SD59D15是一款应用于旅行多口充电器的协议和电源控制芯片，集成3路USB端口（最多两个C口），兼容PD3.0，PPS，QC4.0+，FCP，SCP， SFCP，AFC，BC1.2，APPLE，VOOC等快充协议。集成2路BUCK电路，实现2路独立电源的CCCV控制。内置TL431，能够灵活调整ACDC输出母线电压，可以大大提升电源转换效率。
工作电压范围：3.3V~40V
支持PD3.0，PPS，QC4.0+，FCP，SCP，SFCP，AFC，BC1.2，APPLE，VOOC等快充协议
支持2对CC口和3对DD口协议解析
4路死区可控的PWM驱动控制，支持100~500KHz PWM开关频率可设
双路电流采样，输出电压采样
内置恒压和恒流控制
3路负载开关控制
I2C/UART通信
手机接入检测及移除检测
支持IDLE低功耗模式
内置过压保护、过流保护、过温保护
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|

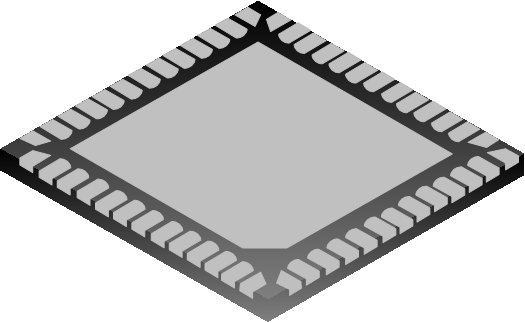

| SD59D15 | QFN-52-6X6X0.75-0.4 | SD59D15 | 无卤 | 料盘 | |
| SD59D15TR | QFN-52-6X6X0.75-0.4 | SD59D15 | 无卤 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SD59D15 | 225 | 2023-12-15 | SD59D15 简要版说明书 |
