SDH21364是用作MOSFET和IGBT等高压、高速功率器件的三相栅极驱动电路，主要包含三个独立的半桥驱动电路。内置死区时间，可确保功率管上下桥臂不会同时导通。内置输入信号滤波，防止噪声干扰。提供外部使能控制可同时关断六通道输出。此外，它还具有欠压保护和过流保护功能，出现异常时立即关断六通道输出。
高侧浮动偏移电压600V
输出电流+0.23 A/-0.45A
输入逻辑兼容3.3V/5V
死区时间控制
欠压保护（UVLO）
过流保护关断六通道输出
使能控制
输入输出同相
集成三个独立的半桥驱动器
dV/dt误动作防止功能
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|

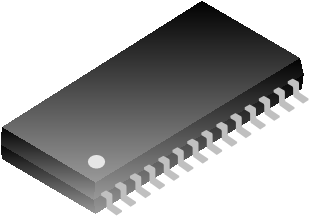

| SDH21364 | SOP-28-375-1.27 | SDH21364 | 无卤 | 料管 | |
| SDH21364TR | SOP-28-375-1.27 | SDH21364 | 无卤 | 编带 |
