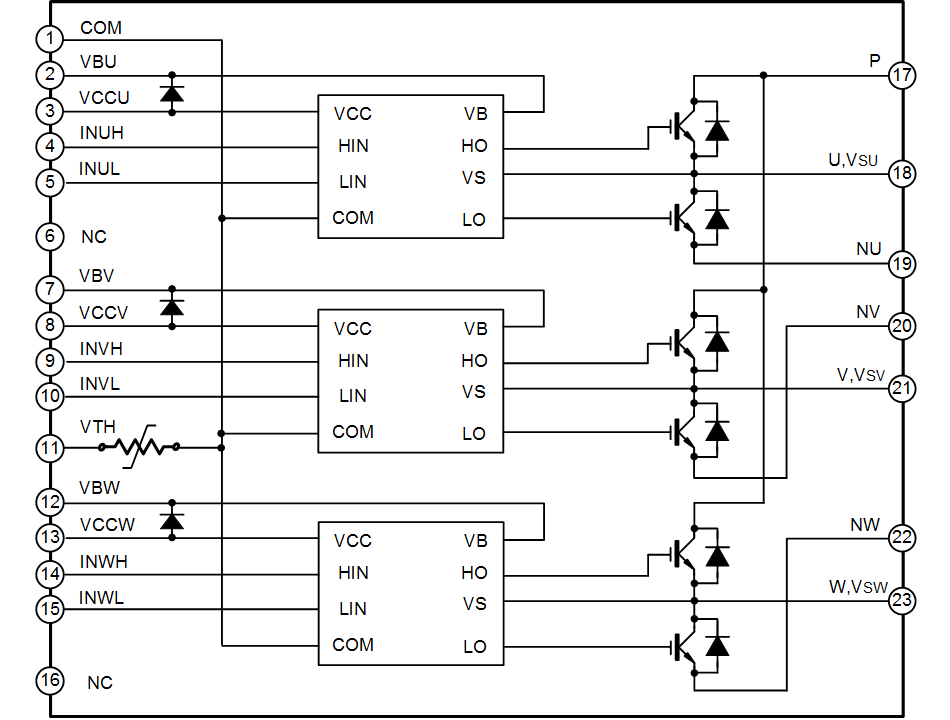

SDM06M60TAS是高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于风扇类的小功率电机驱动。其内置了6个低损耗IGBT功率器件和3个半桥高压栅极驱动电路。
SDM06M60TAS内部集成了欠压保护功能，提供了优异的保护和失效保护操作。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。
SDM06M60TAS采用了高绝缘、易导热和低电磁干扰的设计，提供了非常紧凑的封装体，使用非常方便，尤其适合内置于电机的应用和要求紧凑安装的场合。
内置6个600V/6A的低损耗IGBT和匹配的FRD
内置高压栅极驱动电路（HVIC）
内置欠压保护
内置自举二极管
内置负温度系数电阻用于温度检测
完全兼容3.3V和5V的MCU的接口，高电平有效
3个独立的负直流端用于变频器电流检测的应用
优化并采用了低电磁干扰设计
绝缘级别1500Vrms/min
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SDM06M60TAS | SOP-23H | SDM06M60TAS | 无铅 | 料管 | |
| SDM06M60TASTR | SOP-23H | SDM06M60TAS | 无铅 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SDM06M60TAS | 301 | 2024-06-21 | SDM06M60TAS 简要版说明书 |
