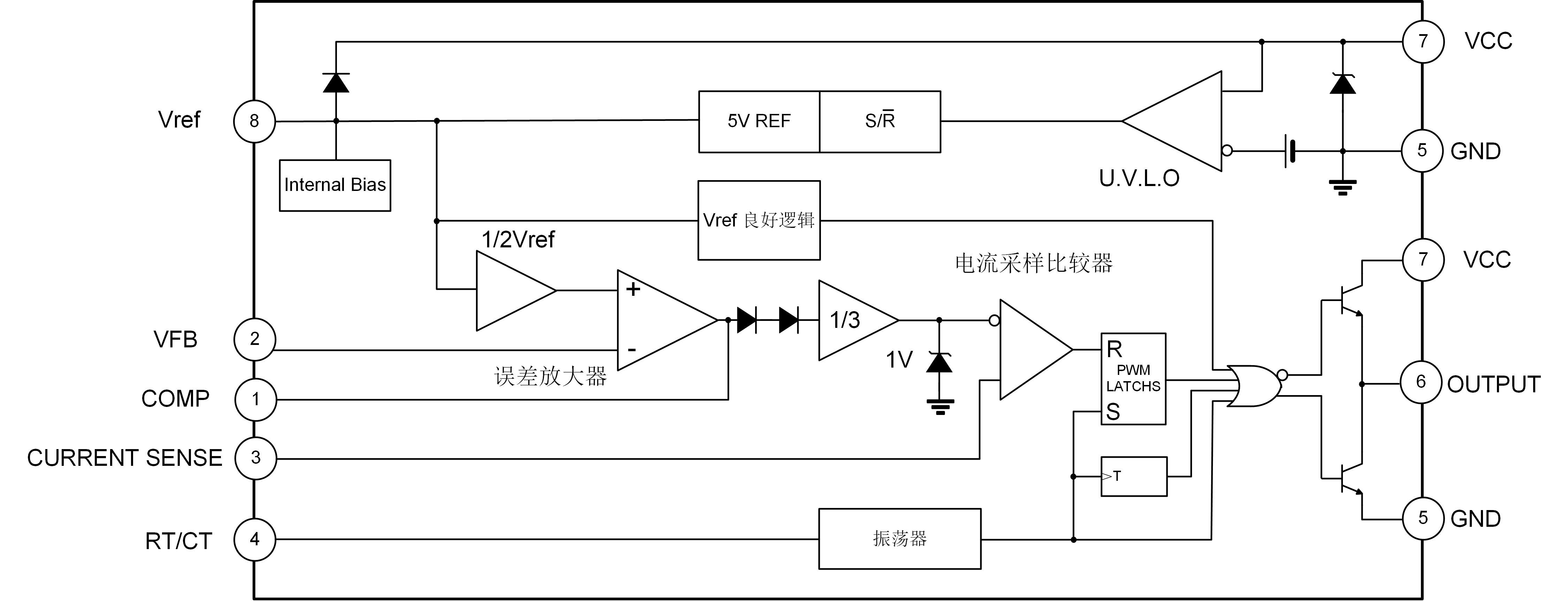

SA3845是高性能固定频率电流模式控制器，专为隔离或DC-DC转换器应用而设计，所需外部元件数量极少。内部电路包括欠压锁定电路（启动电流小于0.5mA），修调的精密基准电路作为一端输入的误差放大器，可完成锁存操作的逻辑电路，以及可提供限流控制的PWM比较器，图腾柱输出级设计用于大拉电流或灌电流。输出级在关断状态为低电平，适用于驱动N沟道MOSFETs。
专为隔离及DC-DC转换器优化
低启动电流（<0.5mA）
自动前馈补偿
逐个周期限流功能
增强的负载响应特性
带迟滞的欠压锁定电路
双脉冲抑制
高电流图腾柱式输出
内部经修调的带隙基准
高达500kHz工作频率
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SA3845SA | SOP-8-225-1.27 | SA3845 | 无卤 | 料管 | |
| SA3845SATR | SOP-8-225-1.27 | SA3845 | 无卤 | 编带 | |
| SA3845DA | DIP-8-300-2.54 | SA3845 | 无卤 | 料管 |
